Schéma zapojení autorádia Ford 3000 Traffic představuje technický předpis pinů a kabelových svazků pro správné napájení, uzemnění, ovládání podsvícení a výstup na reproduktory ve vozidlech Ford. Tento OEM audio systém využívá specifické konektory Ford a ISO redukce pro bezpečné propojení elektroinstalace bez rizika zkratu.
Úvod do elektroinstalace autorádia Ford 3000 Traffic
Originální autorádia Ford řady 3000 Traffic (často označovaná jako Ford 3000 Traffic 2-DIN nebo 1.5-DIN jednotky) se montovala do celé řady populárních modelů přelomu tisíciletí, včetně Ford Fiesta, Focus, Escort, Transit a Mondeo. Správné zapojení této audio jednotky nebo její náhrada za moderní 1-DIN / 2-DIN přijímač vyžaduje detailní znalost rozmístění jednotlivých pinů v originální svorkovnici.
Při neodborném zásahu do kabelového svazku hrozí přepálení pojistek v pojistkové skříňce, poškození digitálního tuneru, trvalé vybíjení autobaterie (tzv. klidový odběr proudu) nebo vymazání bezpečnostního kódu Keycode. V tomto praktickém průvodci naleznete kompletní pinout, barevné kódování vodičů, postup měření multimetrem i návod na zapojení ISO redukce.
Přehled pinů a konektorů Ford 3000 Traffic
Zadní panel jednotky Ford 3000 Traffic standardně disponuje třemi bloky konektorů (napájecí blok A, reproduktorový blok B a přídavný blok C pro dálkové ovládání na volantu nebo CD měnič). Níže uvedená tabulka definuje standardní osazení pinů.
| Konektor / Pin | Označení signálu | Barevné značení vodiče | Funkční popis a elektrická charakteristika |
|---|---|---|---|
| Blok A – Pin 1 | BATT + (Klema 30) | Oranžová / Černá (nebo Žlutá) | Trvalé napájení +12V z akumulátoru pro udržení paměti stanic a kódu |
| Blok A – Pin 2 | GND (Klema 31) | Černá / Zelená (nebo Černá) | Kostra vozidla / Uzemnění podvozku (záporný pól) |
| Blok A – Pin 3 | ACC / IGN (Klema 15) | Žlutá / Zelená (nebo Červená) | Spínané napětí +12V po otočení klíčku v zapalování |
| Blok A – Pin 4 | ILL / ILLUM | Oranžová / Bílá | Signál podsvícení tlačítek při zapnutí parkovacích světel |
| Blok A – Pin 5 | ANT / REMOTE | Modrá / Bílá | Spínané napájení +12V pro autoanténu / anténní zesilovač |
| Blok A – Pin 6 | AVC / SPEED | Bílá / Zelená | Signál rychlosti vozidla pro automatické přizpůsobení hlasitosti |
| Blok B – Pin 1 | RR+ | Bílá / Fialová | Zadní pravý reproduktor (kladný pól +) |
| Blok B – Pin 2 | RR- | Šedá / Bílá | Zadní pravý reproduktor (záporný pól -) |
| Blok B – Pin 3 | FR+ | Bílá | Přední pravý reproduktor (kladný pól +) |
| Blok B – Pin 4 | FR- | Šedá / Černá | Přední pravý reproduktor (záporný pól -) |
| Blok B – Pin 5 | FL+ | Bílá / Černá | Přední levý reproduktor (kladný pól +) |
| Blok B – Pin 6 | FL- | Šedá | Přední levý reproduktor (záporný pól -) |
| Blok B – Pin 7 | RL+ | Bílá / Červená | Zadní levý reproduktor (kladný pól +) |
| Blok B – Pin 8 | RL- | Šedá / Červená | Zadní levý reproduktor (záporný pól -) |
Rozdíl mezi originálním Ford konektorem a normou ISO 10487

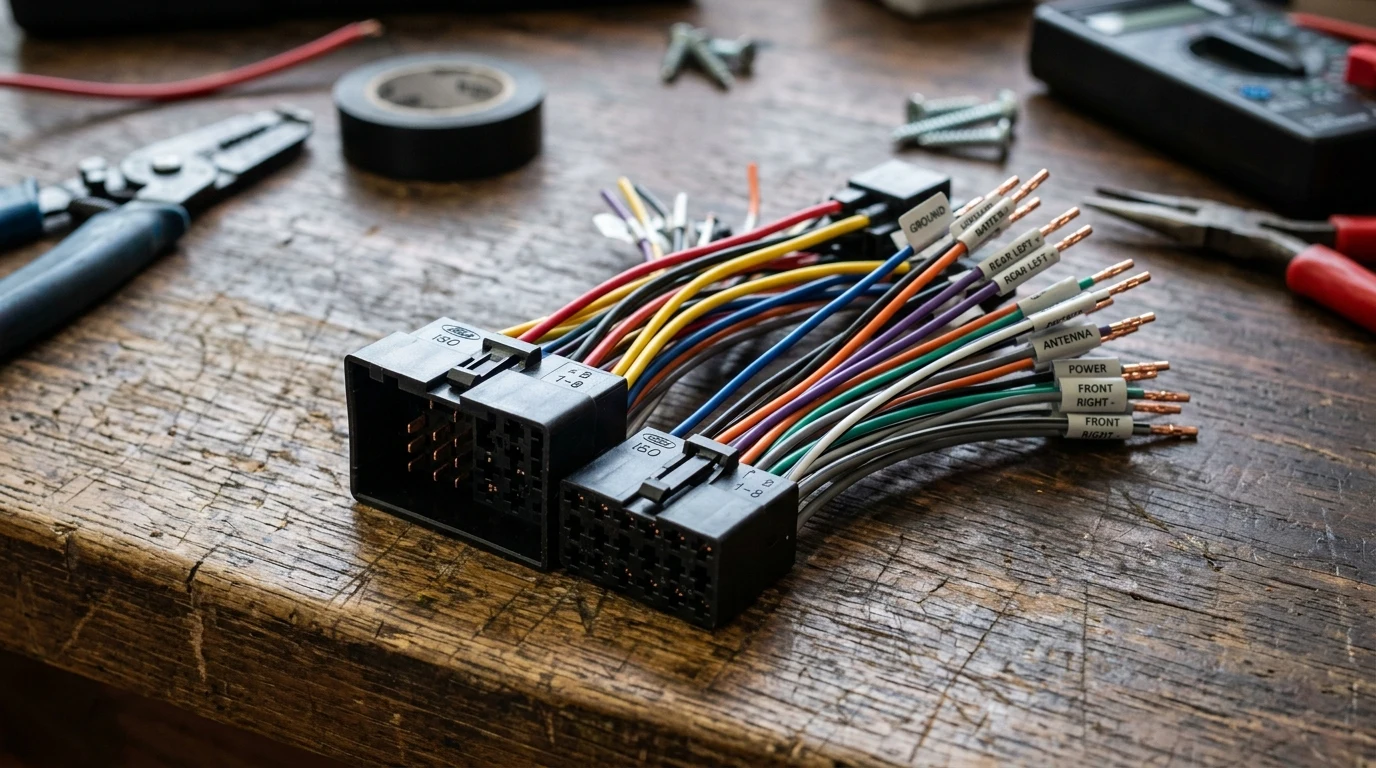

Zatímco většina aftermarketových autorádií (Pioneer, Sony, Kenwood, Alpine) využívá mezinárodní normu ISO 10487 se dvěma 8pinovými konektory, Ford 3000 Traffic používá specifický sdružený konektor Ford. Pokud instalujete neoriginální rádio nebo naopak zapojujete rádio Ford 3000 do jiného vozu, doporučujeme použít certifikovaný kabelový adaptér Ford – ISO.
Pokud potřebujete podrobnější návod na zapojení obecných konektorů, prostudujte si také naše specializované schéma zapojení ISO konektoru autorádia, kde detailně rozebíráme normované barvy kabelů.
Typické chyby při zapojení napájení
- Prohození trvalého (Klema 30) a spínaného (Klema 15) napětí: Autorádio po každém vypnutí klíčku zapomene uložené radiostanice a vyžaduje zadání bezpečnostního PIN kódu. Řešením je přehození červeného a žlutého vodiče v redukci.
- Špatné uzemnění: Nedokonalý kontakt kostřícího vodiče (Pin 2) způsobuje brum v reproduktorech synchronizovaný s otáčkami alternátoru nebo samovolné vypínání jednotky při vyšší hlasitosti.
- Zkratování výstupů reproduktorů na kostru: Moderní i starší koncové zesilovače typu Bridge-Tied Load (BTL) nesmí mít žádný reproduktorový výstup propojen s kostrou vozu. V opačném případě hrozí okamžité zničení koncového stupně rádia.
Postup krok za krokem: Demontáž a zapojení rádia Ford 3000 Traffic
- Bezpečnostní odpojení autobaterie: Před zahájením práce s elektrickými svazky vždy odpojte záporný pól akumulátoru, abyste předešli nechtěnému zkratu.
- Vysunutí jednotky z palubní desky: Použijte originální U-vytahovací trny (tzv. vidličky pro Ford rádia), které zasunete do čtyř otvorů v rozích čelního panelu, čímž uvolníte boční pružinové aretace.
- Odpojení anténního kabelu a svorkovnice: Stiskněte pojistnou západku na hlavní svorkovnici a jemně vytáhněte konektor. Zkontrolujte stav pinů, zda nevykazují známky oxidace či přehřívání.
- Kontrola napětí multimetrem: Před zapojením nového rádia ověřte přítomnost +12V na trvalém napájení (baterie) a +12V na spínaném napájení při poloze klíčku I/II.
- Zapojení a test funkčnosti: Připojte kabelový svazek, zapojte anténní konektor a otestujte funkčnost všech reproduktorů vyvážením (Balance a Fader).
Diagnostika závad a zadání bezpečnostního kódu
Po odpojení napájení se na displeji autorádia zobrazí nápis CODE nebo - - - -. Bezpečnostní kód naleznete v servisní knížce k vozidlu nebo na štítku v přihrádce spolujezdce. Kód se zadává opakovaným mačkáním tlačítek předvoleb 1 až 4 a potvrzuje se tlačítkem 5. Pokud se potýkáte s komplexnějšími elektroinstalacemi v motorovém prostoru, doporučujeme nahlédnout do našeho článku o diagnostice závad v praxi.
Často kladené otázky (FAQ)
Jak zjistím kód k autorádiu Ford 3000 Traffic?
Kód (Keycode) je čtyřmístné číslo. Pokud nemáte kartu s kódem z výroby, lze kód vygenerovat podle sériového čísla rádia (začínajícího písmenem M nebo V), které je vyraženo na kovovém krytu autorádia po jeho vysunutí.
Mohu nahradit Ford 3000 Traffic moderním Bluetooth autorádiem?
Ano, pro instalaci univerzálního 1-DIN rádia budete potřebovat plastový redukční rámeček palubní desky (z 1.5-DIN na 1-DIN), anténní adaptér DIN-ISO a kabelový adaptér Ford na ISO konektor.
Proč se rádio Ford 3000 samo vypíná po 1 hodině?
Jedná se o ochrannou funkci proti vybití autobaterie, pokud je rádio zapnuto bez otočeného klíčku v zapalování. Pokud se takto chová i za jízdy, znamená to, že na pin spínaného zapalování (Klema 15) nepřichází napětí +12V.
