Specifika elektroinstalace Škoda Rapid: Proč nestačí běžná redukce

Model Škoda Rapid využívá kombinovanou elektronickou platformu koncernu Volkswagen (v raných verzích PQ25 s prvky PQ35, u faceliftu po roce 2017 přecházející na standardy MIB). Z výroby byla vozidla osazována originálními audiosystémy Blues (1-DIN), Swing (2-DIN) nebo navigačními systémy Amundsen a Bolero.

Při výměně tovární jednotky za moderní 2-DIN autorádio s dotykovým displejem, Android Auto či Apple CarPlay (např. značek Pioneer, Kenwood, Sony nebo multimediální jednotky na bázi Androidu) narážejí motoristé na tři zásadní technické překážky:

1. Absence spínaného napětí (+15) v konektoru: V továrním svazku Quadlock se nachází pouze trvalé napájení +12 V (svorka 30) a kostra (svorka 31). Zapnutí, vypnutí a podsvícení originálního rádia je řízeno digitálními datovými zprávami přes sběrnici CAN-Bus (vodiče CAN-High a CAN-Low).
2. Aktivní anténní zesilovač: Střešní anténa Rapidu má integrovaný zesilovač napájený přímo po koaxiálním kabelu (tzv. fantómové napájení). Aftermarket rádia toto napětí do koaxiálního výstupu nepouštějí, což způsobuje dramatický pokles citlivosti tuneru.
3. Tvar a uchycení v palubní desce: Čelní panel továrních rádií má zaoblený lichoběžníkový tvar specifický pro vozy Škoda, který vyžaduje redukční rámeček přesně lícující s výdechy ventilace.

Zapojení Quadlock konektoru u Škoda Rapid (Pinout)

Hlavní napájecí a reproduktorový blok v konektoru Quadlock má následující rozložení klíčových pinů, které je nutné znát při zapojování neoriginálního kabelového svazku:

• Pin 12 (Kostra / GND): Hnědý silový vodič – trvalá kostra vozu (svorka 31).
• Pin 15 (+12V Trvalé / BATT): Červeno-žlutý silový vodič – trvalé napájení přímo z pojistkového boxu (svorka 30). Zde se připojuje žlutý vodič ISO konektoru (paměť).
• Pin 9 (CAN-High): Oranžovo-fialový zkroucený tenký vodič – digitální datová linka rychlého sběrnicového rozhraní.
• Pin 10 (CAN-Low): Oranžovo-hnědý zkroucený tenký vodič – doplňková linka sběrnice CAN-Bus.
• Piny pro reproduktory: Oddělený osmipinový segment uprostřed Quadlocku – výstupy pro přední a zadní reproduktory (FL+, FL-, FR+, FR-, RL+, RL-).

Jak vyřešit spínané napětí (+15) bez vybití baterie

Nejčastější začátečnickou chybou je propojení žlutého (trvalé +12V) a červeného (spínané +12V) vodiče nového autorádia na jediný dostupný napájecí pin 15 v Quadlocku. V takovém případě zůstává interní DC/DC měnič a procesor aftermarket autorádia trvale v aktivním pohotovostním režimu. Klidový odběr proudu dosahuje 150 až 400 mA, což vede k úplnému vybití autobaterie během 24 až 48 hodin stání.

Varianta A: Použití CAN-Bus adaptéru (Profesionální cesta)

Do cesty mezi Quadlock a ISO zapojíte specializovaný CAN-Bus převodník pro vozy koncernu VAG. Tento mikroprocesorový modul nepřetržitě „odposlouchává“ datové zprávy z komfortní sítě vozu. Jakmile otočíte klíčem do polohy I, adaptér sepne relé a pošle +12 V do červeného vodiče rádia. Po vytažení klíče ze zapalování napájení bezpečně odpojí. Navíc poskytuje signály pro podsvícení tlačítek (Illumination), signál zařazení zpátečky (pro parkovací kameru) a signál rychlosti (GALA / Speed pulse).

Varianta B: Vyvedení spínaného plusu z pojistkové skříně

Pokud montujete cenově dostupné rádio bez CAN-Bus modulu, musíte spínaných +12 V přivést externě. Využijte vnitřní pojistkovou skříň umístěnou pod volantem na levé straně palubní desky:

1. Zkoušečkou napětí nebo multimetrem identifikujte volnou pozici pojistky, na které se objeví +12 V až po zapnutí zapalování a zmizí po jeho vypnutí (např. pozice pro zadní stěrač nebo zásuvku 12V).
2. Použijte pojistkový adaptér (tzv. Fuse Tap / Odbočka z pojistky velikosti Mini nebo Standard). Do spodního slotu vložte původní pojistku okruhu, do horního jistící pojistku pro autorádio (doporučujeme 5 A až 7,5 A).
3. Kabel bezpečně protáhněte za přístrojovým štítem a připojte jej na červený vodič nového ISO konektoru rádia.

Krok za krokem: Montáž 2-DIN autorádia do vozu Škoda Rapid

1. Potřebné nářadí a montážní materiál

• Sada plastových montážních pák (čalounické nářadí) pro šetrné vycvaknutí rámečku.
• Šroubovák Torx T20 pro demontáž upevňovacích šroubů továrního rádia.

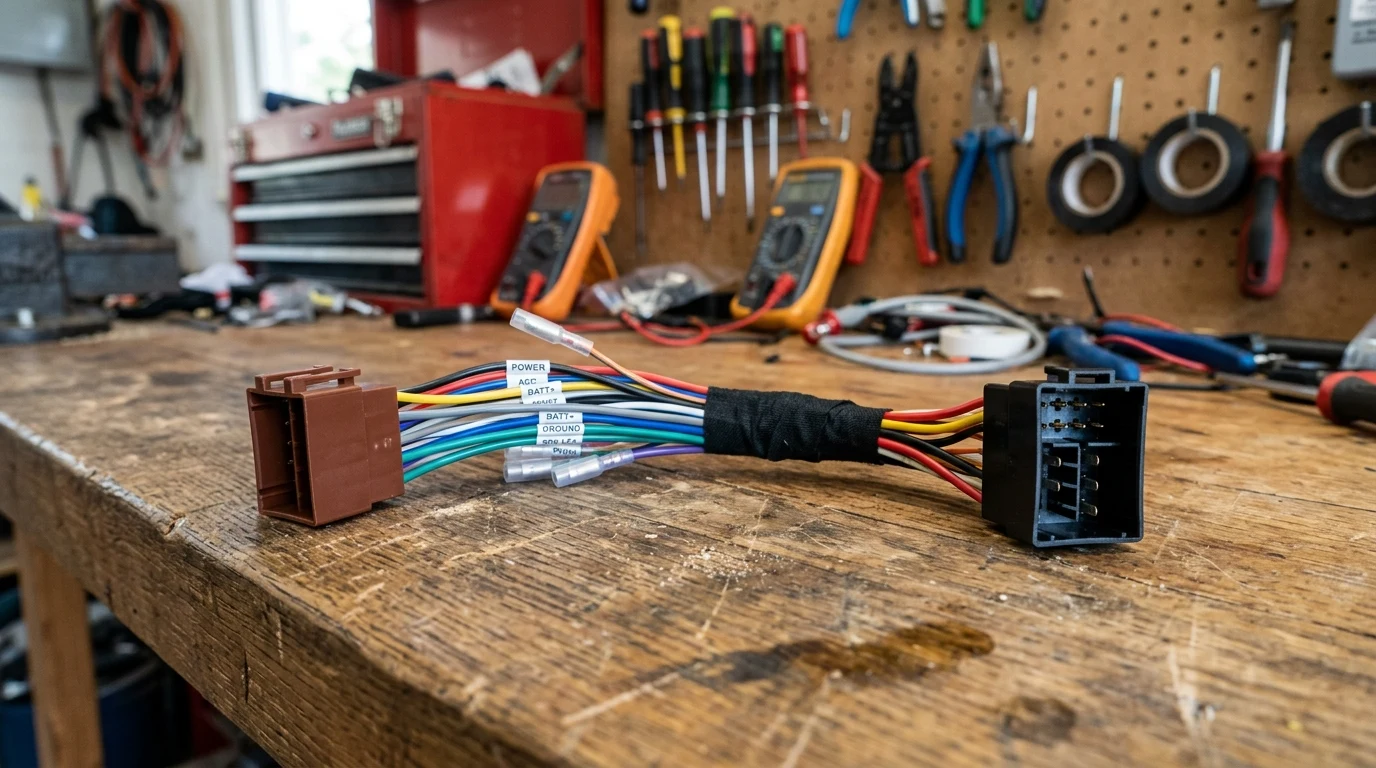

• Přechodový svazek Quadlock na ISO (případně specifický svazek pro Android jednotku).
• Fakra – ISO anténní adaptér se separátorem napájení (fantómové napájení).
• 2-DIN redukční rámeček určený pro Škoda Rapid s kovovou montážní klecí.
• Multimetr pro kontrolu napětí.

2. Demontáž originálního přístroje

Plastovou pákou opatrně podeberte spodní hranu originálního ozdobného rámečku kolem rádia a ovládání klimatizace. Postupně uvolněte kovové pružné spony po celém obvodu. Dávejte pozor, abyste nepoškrábali měkčený plast palubní desky. Po sejmutí rámečku uvidíte čtyři šrouby Torx T20 v rozích rádia. Vyšroubujte je, rádio vysuňte směrem k sobě, odjistěte pojistnou páčku konektoru Quadlock a stlačte aretaci anténního konektoru Fakra.

3. Zapojení fantómového napájení antény

Bílý konektor Fakra z kabelového svazku auta zacvakněte do anténního adaptéru. Modrý volný vodič vystupující z adaptéru připojte na vodič autorádia označený jako Auto Antenna, ANT nebo Remote Out (obvykle modrý nebo modro-bílý kabel ISO svazku). Na tomto pinu se po zapnutí rádia objeví +12 V, které napájí střešní anténní zesilovač.

4. Mechanické usazení a zkouška funkčnosti

Před definitivním zaklapnutím rámečku proveďte funkční zkoušku:

• Zapněte zapalování – rádio se musí automaticky spustit.
• Nalaďte FM nebo DAB stanice – příjem musí být čistý a stabilní.
• Vyzkoušejte vyvážení levých/pravých a předních/zadních reproduktorů (Fader/Balance).
• Vypněte zapalování a vyjměte klíč – rádio se musí ihned nebo po otevření dveří vypnout.
• Znovu zapněte zapalování – zkontrolujte, zda zůstaly uloženy nastavené stanice a čas (potvrzení správného zapojení žlutého vodiče trvalého napájení).

5. Finální montáž

Kovovou montážní klec vložte do redukčního plastového rámečku a ohněte zajišťovací packy. Kabelový svazek srovnejte do volného prostoru za a pod rádiem, aby nedošlo k jeho přiskřípnutí o ostré hrany výztuhy palubní desky. Zasuňte jednotku do šuplíku, až slyšitelně zacvaknou boční západky, a nasaďte vnější pohledový rámeček.
