Starší koaxiální konektory k rádiu (automobilové anténní konektory) jsou vysokofrekvenční mechanická rozhraní sloužící k bezeztrátovému přenosu signálu velmi krátkých vln (FM/AM pásmo) z pasivní či aktivní střešní antény do tuneru autorádia. Historicky se v evropských i světových automobilech střetávají dva dominantní standardy s charakteristickou impedancí 50 Ω (případně 75 Ω): starší německý standard DIN 41585 (vyznačující se dlouhým vyčnívajícím středovým kolíkem o průměru 3,2 mm a vnějším pružinovým stínicím pláštěm) a novější mezinárodní standard ISO 10599 (kompaktní konektor se zapuštěným vnitřním kontaktem). Při instalaci moderního rádia nebo výměně anténního svazku je proto nezbytné použít mechanickou redukci DIN/ISO a v případě aktivních antén zapojit separátor fantomového napájení.
Historický vývoj a technické rozdíly: DIN vs. ISO
Při montáži nového autorádia do staršího vozu (či naopak) naráží řidiči a autoelektrikáři na nekompatibilitu anténního vstupu na zadním šasi přístroje. Pochopení rozdílů mezi jednotlivými generacemi konektorů zabrání mechanickému vylomení zásuvky na základní desce rádia:
| Typ konektoru | Standard | Konstrukční provedení | Typická montáž (automobilky & dekády) | Charakteristická impedance |
|---|---|---|---|---|
| DIN (Samec / Banánek) | DIN 41585 | Vyčnívající středový kolík (délka cca 12 mm, průměr 3,2 mm), plechový válcový plášť se zářezy | Starší vozy do cca roku 1998–2002 (Škoda Felicia, Favorit, VW Golf III, BMW E36, Mercedes W124, japonské vozy) | 50 Ω až 75 Ω |
| ISO (Dutinka / Zapuštěný) | ISO 10599 | Zapuštěný vnitřní kontakt v plastovém kroužku, kratší vnější plášť (hloubka zasunutí cca 8 mm) | Vozidla od roku 1998–2000 výše (Škoda Octavia I, Fabia I, VW Golf IV, Passat B5, Renault, Peugeot) | 50 Ω |
| RAKU II / RAST II | Proprietární koncernový | Plastová zacvakávací koncovka se zámkem, malý koaxiální pin uvnitř | Přímo u patice střešní antény (pod stropnicí) u vozů koncernu VAG a Opel | 50 Ω |
| FAKRA (Kódování A / B / C / Z) | DIN 72594-1 / ISO 20860 | Miniaturní SMB konektor v barevném plastovém pouzdře s mechanickým kódovacím klíčem | Moderní vozidla od roku 2004–2005 do současnosti (Škoda Octavia II/III/IV, Superb, VW Golf V–VIII, Audi, BMW) | 50 Ω (do frekvencí několika GHz) |
Jak fungují anténní redukce a adaptéry
Pokud se neshoduje anténní kabel vycházející z palubní desky se vstupním konektorem na nově zakoupeném rádiu, situaci řeší levný pasivní adaptér. Existují dvě základní varianty:
- Redukce DIN (samice) na ISO (samec): Používá se v případě, že v autě zůstal původní kabel s velkým DIN kolíkem, ale nové rádio má zapuštěnou zásuvku ISO. Jedná se o malý kovový váleček se zapuštěným otvorem pro kolík na jedné straně a krátkým ISO hrotem na straně druhé.
- Redukce ISO (samice) na DIN (samec): Používá se, pokud má anténní kabel v autě novější koncovku ISO, ale montujete rádio se starou hlubokou šachtou DIN (často u aftermarketových rádií značek Pioneer, Sony či Kenwood).
Úhlové adaptéry (90°) do mělkých montážních šachet
Moderní palubní desky mají za 1-DIN nebo 2-DIN rámečkem velmi omezený prostor kvůli vedení vzduchotechniky a klimatizace. Přímý DIN konektor trčí za rádio až 4 centimetry. Při zatlačení rádia do kovového rámečku hrozí:
- Zlomení vnitřního měděného jádra koaxiálního kabelu v místě ohybu.
- Mechanické vylomení anténního tuneru z tištěného spoje rádia.
- Zkrat mezi stíněním a středovým vodičem, což způsobí totální ztrátu příjmu stanic.
V takovém případě je nutné použít úhlovou redukci (fajfku) s 90° kolmým vyvedením kabelu, která šetří až 30 mm montážní hloubky.
Záhada ztráty signálu: Fantomové napájení antény (Phantomeinspeisung)
Nejčastější problém po výměně originálního koncernového autorádia (např. Škoda Symphony, MS402, VW Gamma, Beta) za neoriginální rádio je náhlá ztráta citlivosti FM tuneru. Rádio hraje čistě pouze ve městě v blízkosti vysílače, ale mimo město okamžitě šumí a ztrácí signál.
Důvod: Střešní antény vozů Škoda, Volkswagen, Audi a Seat mají přímo v patici na střeše integrován elektronický nízkošumový předzesilovač. Originální tovární rádia napájela tento zesilovač přímo po středovém vodiči koaxiálního kabelu (tzv. fantomové napájení +12 V). Neoriginální autorádia (Alpine, JVC, Pioneer) na anténním výstupu žádné napětí nepouštějí.
Nenapájený anténní zesilovač nepředstavuje průchozí cestu, nýbrž funguje jako útlumový článek – tlumí signál o 20 až 30 dB. Proto je příjem horší, než kdyby auto žádný zesilovač nemělo.
Jak zapojit separátor (napáječ) fantomového napájení
Řešením je instalace fantomového napájecího adaptéru (fantómové výhybky):
- Separátor se zařadí mezi koaxiální kabel z auta a anténní vstup autorádia. Uvnitř obsahuje vysokofrekvenční tlumivku a oddělovací keramický kondenzátor, který zabrání průniku stejnosměrného napětí 12 V do citlivých obvodů nového tuneru.
- Z těla separátoru vychází jeden samostatný modrý (nebo modrobílý) vodič.

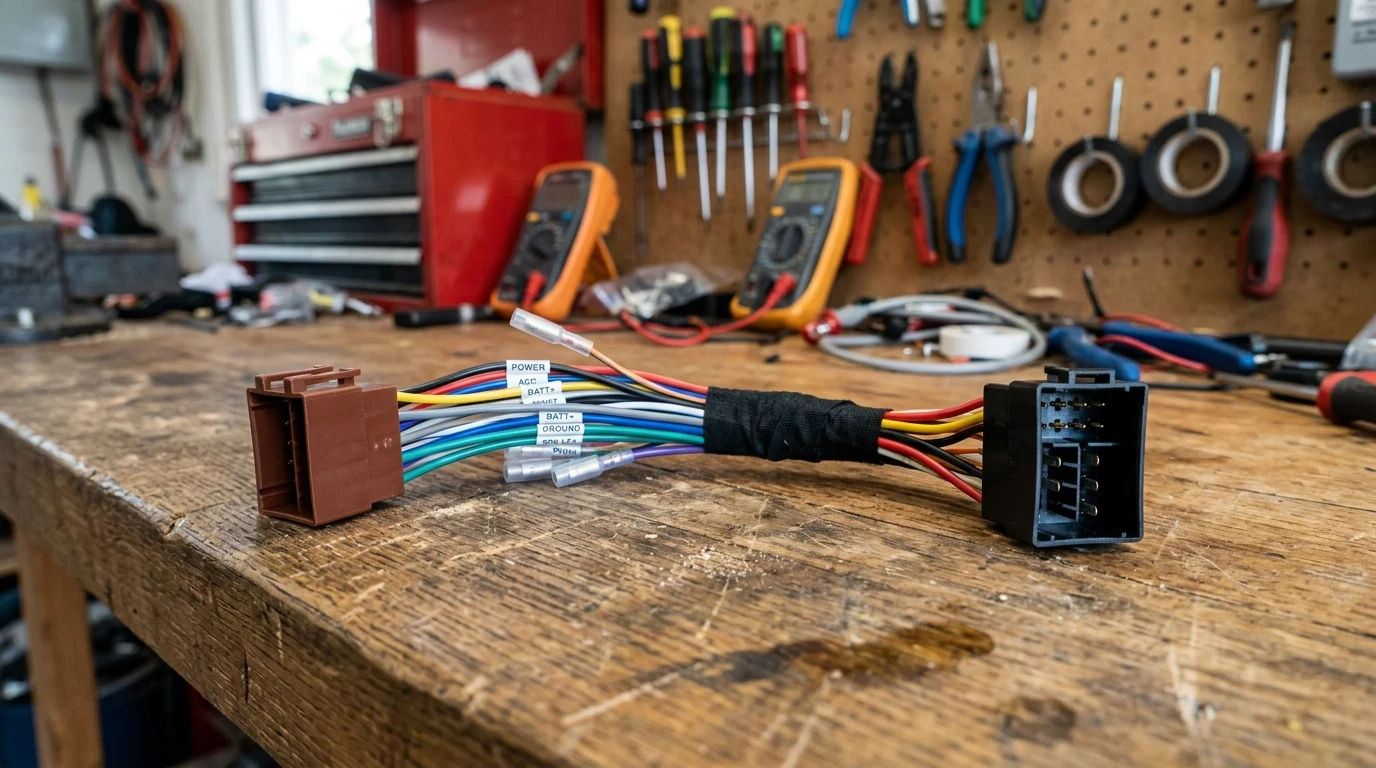

- Tento modrý vodič se připojí na pin č. 5 černého ISO konektoru autorádia – označený jako Auto Antenna / Remote Turn-On (+12 V při zapnutém rádiu).
- Jakmile se rádio zapne, pošle 12 V do separátoru, ten napětí pustí do koaxiálu směrem ke střešní anténě, zesilovač ožije a rádio začne bezchybně ladit všechny stanice i v odlehlých regionech.
Oprava a krimpování koaxiálního kabelu v autě
Pokud byl původní konektor neodborně ustřižen nebo utržen při vyndávání rádia, je nutné nainstalovat novou koncovku:
- Odizolování pláště: Opatrně odstraňte vnější PVC plášť koaxiálu v délce cca 15 mm. Dbejte na to, abyste nepřestřihli jemné měděné drátky stínicího opletení.
- Úprava stínění: Opletení přetáhněte směrem dozadu přes vnější plášť kabelu. Odstraňte hliníkovou stínicí fólii.
- Odizolování dielektrika: Vnitřní pěnovou nebo teflonovou izolaci zkraťte tak, aby středový měděný vodič vyčníval v délce cca 4–5 mm.
- Montáž krimpovacího pinu: Na středový vodič nasuňte pozlacený středový pin a zakrimpujte speciálními krimpovacími kleštěmi (nebo propájejte mikro-páječkou).
- Zalisování vnějšího těla: Tělo konektoru nasuňte na kabel a vnější krimpovací kroužek slisujte přes opletení. Zkontrolujte multimetrem na funkci propípnutí: mezi středovým kolíkem a vnějším stínicím pláštěm nesmí být žádný odpor ani zkrat (nekonečno Ω).
Často kladené otázky ke koaxiálním anténním konektorům (FAQ)
Jaký je rozdíl mezi DIN a ISO anténním konektorem u autorádia?
Konektor DIN (starší německá norma) má vyčnívající středový kolík o průměru 3,2 mm a vyžaduje hlubší zásuvku. Konektor ISO (novější norma) má středový kontakt zapuštěný v těle konektoru. Oba typy lze mezi sebou jednoduše propojit pasivní mechanickou redukcí v ceně několika desítek korun.
Proč mi po výměně autorádia nehraje rádio a šumí stanice?
U většiny vozů (zejména koncernu VW, Škoda, Seat, Opel) je ve střešní anténě vestavěn zesilovač, který byl původním rádiem napájen po koaxiálním kabelu (tzv. fantomové napájení). Neoriginální rádio toto napájení nemá, proto zesilovač signál tlumí. Problém vyřeší zapojení separátoru fantomového napájení na spínaných +12 V.
Lze koaxiální kabel k autorádiu jednoduše nastavit nebo spájet?
Běžné zkroucení a zaizolování izolační páskou je nepřípustné – způsobí impedanční skok, odrazy vlnění a ztrátu signálu. Správným způsobem nastavení je použití lisovacích koaxiálních spojek (FME nebo SMA konektorů) nebo precizní spájení se zachováním stínění a následné zatažení do smršťovací bužírky.
Co znamená označení FAKRA konektor?
FAKRA je moderní automobilový standard koaxiálních konektorů založený na rozhraní SMB. Disponuje barevně kódovaným plastovým pouzdrem s mechanickým zámkem zabraňujícím záměně signálů (např. bílá pro FM rádio, modrá pro GPS, zelená pro TV, černá pro DAB rádio).
