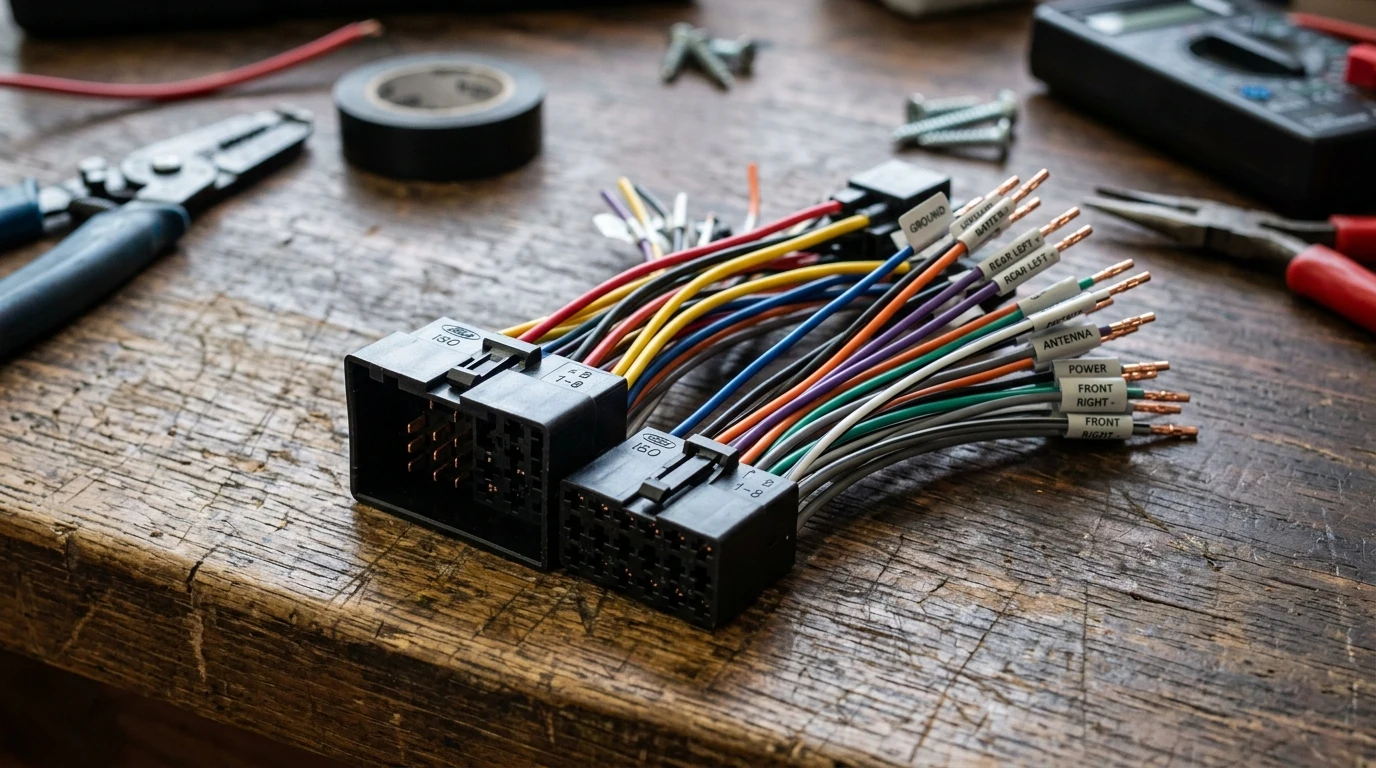

Zapojení autorádia přes ISO konektor (mezinárodní automobilový standard ISO 10487) je normalizovaný elektromechanický systém pro připojení aftermarketových i továrních audiosystémů k palubní elektrické síti vozidla. Systém se skládá ze dvou oddělených osmipinových plastových svorkovnic s kódovacími zámky: napájecího konektoru A (obvykle černého) zajišťujícího trvalé napájení pro paměť stanic, spínané napájení ze zapalování a ukostření, a reproduktorového konektoru B (obvykle hnědého) přenášejícího čtyřkanálový akustický výkon do předních a zadních reproduktorů. Správné zapojení vyžaduje striktní dodržení polarity reproduktorových párů a přesné rozlišení mezi stálým plusem (žlutý vodič B+) a spínaným plusem (červený vodič ACC).
Pinout a schéma napájecího konektoru A (ISO 10487 Block A)
Konektor A slouží pro napájení a základní logické signály autorádia. Číslování pinů a barevné kódování vodičů odpovídá mezinárodnímu standardu:
| Číslo pinu | Standardní barva vodiče | Označení signálu | Funkční popis a elektrické parametry |
|---|---|---|---|
| Pin A1 | Modro-bílý / Růžový | SCV / GALA (Speed Pulse) | Rychlostní impuls ze snímače tachometru pro automatické zvyšování hlasitosti rádia při vyšší rychlosti. |
| Pin A2 | Hnědý / Žlutý | Tel Mute (Muting) | Vstup pro handsfree sadu – při uzemnění pinu rádio automaticky ztiší zvuk přehrávání. |
| Pin A3 | Volný / Zelený | Sub / Remote In | Rezervní pin výrobce, u některých rádií vstup pro dálkové ovládání z volantu. |
| Pin A4 | Žlutý (Yellow) | Permanent +12V (B+ / Bat / Memory) | Trvalé kladné napětí +12 V z autobaterie jištěné pojistkou. Napájí vnitřní paměť CMOS rádia (uložené stanice, čas, Bluetooth párování). |
| Pin A5 | Modrý (Blue) | Auto Antenna / Remote Out (+12V) | Spínaný výstup +12 V při zapnutém rádiu (max. 300 mA). Slouží k vysunutí motorové antény, sepnutí externího zesilovače nebo napájení anténního fantomového separátoru. |
| Pin A6 | Oranžový / Oranžovo-bílý | Illumination / Dimmer | Napětí +12 V při rozsvícení obrysových světel vozu. Automaticky ztlumí jas displeje rádia pro noční jízdu. |
| Pin A7 | Červený (Red) | Switched +12V (ACC / Ignition) | Spínané kladné napětí +12 V ze spínací skříňky (klíček v poloze I nebo II). Probouzí rádio k plnému provozu; po vytažení klíčku rádio samo vypne. |
| Pin A8 | Černý (Black) | Chassis Ground (GND / Kostra) | Hlavní záporný pól napájení spojený s kostrou karoserie vozidla (0 V). |
Pinout reproduktorového konektoru B (ISO 10487 Block B)
Konektor B (hnědý) je určen výhradně pro pasivní reproduktory s impedancí 4 Ω (případně 2 až 8 Ω). Dodržení správné polarity (+ a -) u každého reproduktoru je kritické pro akustickou fázi (pokud jeden reproduktor zapojíte v protifázi, basové frekvence se vzájemně akusticky vyruší a hudba ztratí jakoukoliv dynamiku):
| Číslo pinu | Standardní barva vodiče | Reproduktorový kanál | Polarita signálu |
|---|---|---|---|
| Pin B1 | Fialový (Purple) | Pravý zadní reproduktor (Rear Right) | Kladný pól (+) |
| Pin B2 | Fialovo-černý pruh | Pravý zadní reproduktor (Rear Right) | Záporný pól (-) |
| Pin B3 | Šedý (Grey) | Pravý přední reproduktor (Front Right) | Kladný pól (+) |
| Pin B4 | Šedo-černý pruh | Pravý přední reproduktor (Front Right) | Záporný pól (-) |
| Pin B5 | Bílý (White) | Levý přední reproduktor (Front Left) | Kladný pól (+) |
| Pin B6 | Bílo-černý pruh | Levý přední reproduktor (Front Left) | Záporný pól (-) |
| Pin B7 | Zelený (Green) | Levý zadní reproduktor (Rear Left) | Kladný pól (+) |
| Pin B8 | Zeleno-černý pruh | Levý zadní reproduktor (Rear Left) | Záporný pól (-) |
Nejčastější servisní problém: Rádio si nepamatuje stanice a nastavení
Typická situace po montáži nového rádia značky Sony, Pioneer, Kenwood, Alpine nebo čínského Android autorádia do vozů koncernu Volkswagen (Škoda Octavia I/II, Fabia I, VW Golf, Passat), Opel nebo Peugeot:
- Rádio funguje normálně, naladíte stanice, nastavíte Bluetooth a ekvalizér.
- Vypnete zapalování a vytáhnete klíček.
- Po opětovném zapnutí se rádio spustí v továrním nastavení, stanice jsou smazané a hodiny ukazují 0:00.
Proč k tomu dochází a jak to vyřešit během 2 minut
Automobilky VAG a Opel mají v tovární kabeláži prohozený pin A4 a pin A7 oproti standardu ISO. Na pinu A4 mají spínané plus a na pinu A7 trvalé plus.
Řešení: Kvalitní kabelové svazky dodávané k aftermarketovým rádiím s tímto problémem počítají. Na žlutém a červeném vodiči naleznete rozpojitelné kulaté konektory (fastony). Stačí:
- Rozpojit červený vodič a žlutý vodič.
- Křížem propojit žlutý vodič s červeným a červený se žlutým.
- Tím se trvalé napětí B+ dostane na paměťový pin rádia a rádio si bude vše spolehlivě pamatovat po celá léta.
Moderní automobily a sběrnice CAN-bus: Kde vzít spínané plus ACC?
U automobilů vyrobených po roce 2004–2008 (Škoda Octavia II, VW Golf V a novější) již v originálním konektoru (často velký kostkový konektor Fakra / Quadlock) fyzické spínané plus ACC vůbec neexistuje! Původní tovární rádio bylo probouzeno digitální zprávou po datové sběrnici CAN-bus.
Pokud do takového vozu zapojujete neoriginální rádio přes jednoduchou mechanickou redukci Fakra-ISO, rádio se buď vůbec nezapne, nebo jej musíte zapojit trvale na žlutý i červený vodič. V takovém případě však rádio zůstává pod stálým proudem a během 2 až 4 dnů stání spolehlivě vybije autobaterii na nulu!
Správná servisní řešení pro CAN-bus vozy:
- Instalace CAN-bus adaptéru: Elektronický modul zapojený mezi kabeláž vozu a rádio. Odposlouchává datovou sběrnici vozu a v momentu otočení klíčku do polohy I vygeneruje reálných analogových +12 V na červeném vodiči ACC. Navíc přenáší signál zpátečky pro couvací kameru a signál tlačítek na volantu.
- Natažení spínaného plusu z pojistkové skříňky: Levnější spolehlivá alternativa. Z pojistkové skříně pod volantem se pomocí pojistkové odbočky (fuse tap) natáhne nový vodič ze svorky 15 (spínané napětí, např. pojistka zapalovače cigaret nebo ostřikovačů) přímo na červený vodič ACC autorádia.
Často kladené otázky k zapojení autorádia (FAQ)
Co se stane, když spojím žlutý a červený vodič dohromady na stálé plus?
Rádio půjde zapnout kdykoliv i bez klíčku v zapalování. Nevýhodou je, že displej nebo vnitřní procesor rádia bude v pohotovostním režimu (Standby) odebírat klidový proud 50 až 150 mA. Pokud auto necháte týden stát na letišti, tento klidový odběr zcela vybije autobaterii.
K čemu slouží modrý vodič (Remote) na rádiu?
Modrý vodič (Pin A5) generuje +12 V pouze ve chvíli, kdy je autorádio zapnuté. Slouží k automatickému zapnutí externího zesilovače nebo aktivního subwooferu v kufru a k napájení zesilovače v patici střešní antény (fantomové napájení). Nikdy na něj nepřipojujte trvalé napájení!
Proč po zapojení rádia hrají reproduktory plechově a bez basů?
Nejpravděpodobnější příčinou je otočená polarita (záměna plusu a mínusu) u jednoho z reproduktorů. Pokud má jeden reproduktor zapojený plus na mínus, jeho membrána kmitá v opačném směru než ostatní reproduktory, což v akustice kabiny způsobí fázové vyrušení nízkých basových kmitů.
Jak připojit couvací kameru k Android autorádiu?
Video signál z kamery se zapojí do žlutého cinch konektoru označeného CAM-VIN (nebo REAR CAMERA). Z kabelu kamery navíc vyčnívá červený spínací drátek, který se zapojí na couvací světlo vzadu a u rádia na růžový/hnědý vodič označený jako BACK, REVERSE nebo REVERSE-IN. Rádio po zařazení zpátečky okamžitě přepne obraz na kameru.
