Autorádio ISO konektor (stekker) schéma zapojení definuje standardizované rozložení elektrických pinů podle mezinárodní normy ISO 10487 pro napájení (konektor A), reproduktory (konektor B) a rozšiřující multimediální funkce (konektor C). Tento systém zajišťuje univerzální kompatibilitu audio jednotek napříč všemi značkami automobilů.
Úvod do standardu ISO 10487 pro autorádia
Konektorový standard ISO 10487 (v technické praxi často označovaný jako ISO stekker nebo ISO kostka) byl zaveden za účelem sjednocení kabelových svazků autorádií a palubních sítí osobních i užitkových vozidel. Před jeho zavedením musel každý výrobce automobilů i aftermarketových audio systémů (Pioneer, Kenwood, Sony, Alpine, Blaupunkt) používat vlastní svorkovnice, což vedlo k neodbornému stříhání kabelů a častým zkratům.

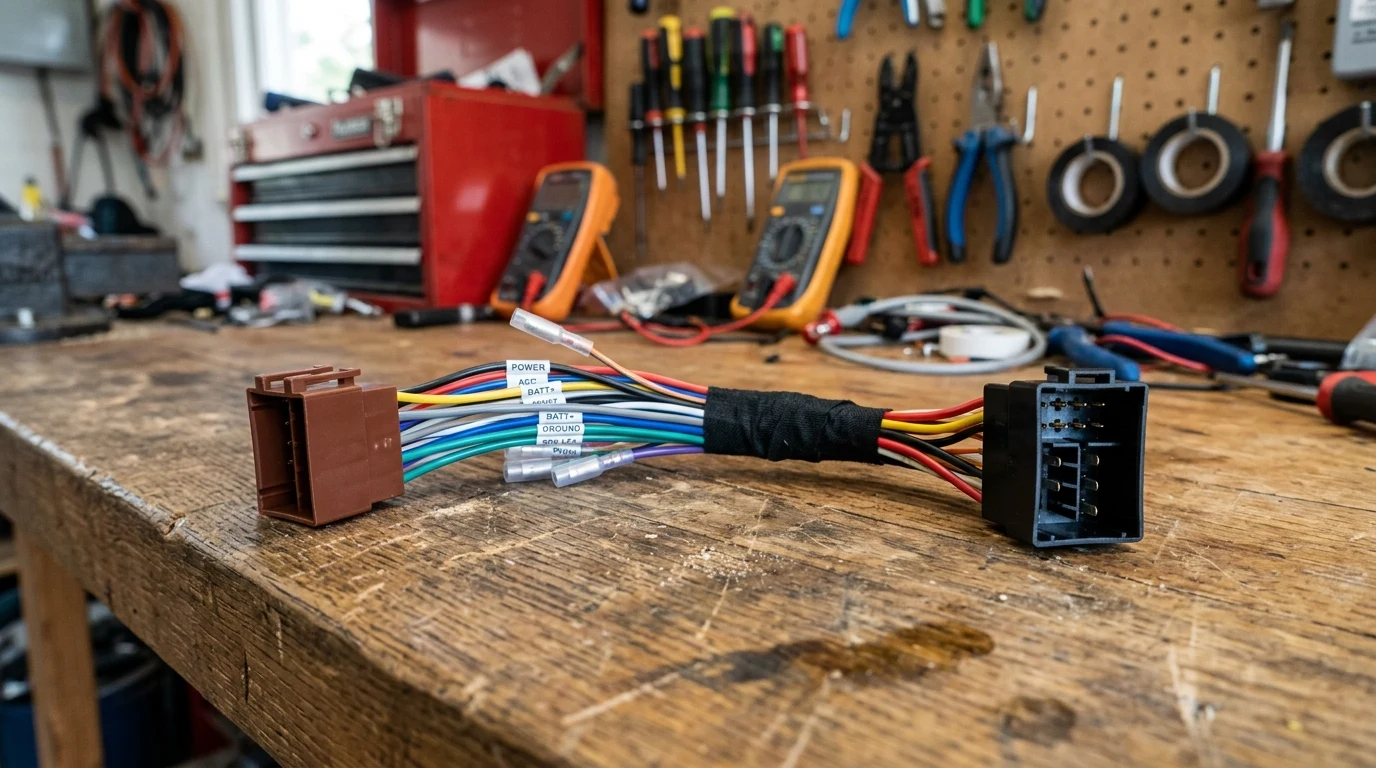

ISO systém se skládá ze dvou hlavních 8pinových bloků a jednoho volitelného rozšiřujícího bloku. Pro bezchybnou instalaci nového rádia nebo odstraňování problémů s pamětí stanic a vybíjením akumulátoru je klíčové přesně rozumět funkci jednotlivých pinů a barevnému značení vodičů. Pro specifické originální elektroinstalace můžete nahlédnout také na naše schéma zapojení autorádia Ford 3000 Traffic.
Detailní schéma konektoru A: Napájení a ovládací signály (Konektor A – Černý)
Napájecí konektor A (typicky černý nebo šedý plast) přivádí do autorádia provozní napětí, kostru a signály z palubní sítě vozidla. Nesprávné zapojení tohoto konektoru má za následek nefunkčnost jednotky nebo trvalý odběr proudu při vypnutém motoru.
| Pozice pinu | Barevné značení vodiče | Označení signálu | Funkce a elektrická specifikace |
|---|---|---|---|
| Pin A1 | Růžová / Bílá | SCV / GALA / SPEED | Automatické přizpůsobení hlasitosti rychlosti jízdy (pulzní signál tachometru) |
| Pin A2 | Hnědá / Bílá | TEL MUTE | Utišení rádia při příchozím telefonním hovoru (handsfree sada) |
| Pin A3 | Zelená / Žlutá | SUB-WOOFER / REVERSE | Spínací signál couvacích světel pro aktivaci parkovací kamery |
| Pin A4 | Žlutá | BATT +12V (Klema 30) | Trvalé napájení +12V z akumulátoru (udržení paměti stanic, nastavení a hodin) |
| Pin A5 | Modrá nebo Modrá/Bílá | ANT REMOTE / AMP | Spínané napětí +12V (max 300 mA) pro vysunutí elektrické antény nebo sepnutí zesilovače |
| Pin A6 | Oranžová nebo Oranžová/Bílá | ILLUMINATION (Klema 58) | Podsvícení tlačítek a stmívání displeje při zapnutí potkávacích světel |
| Pin A7 | Červená | ACC / IGNITION (Klema 15) | Spínané napětí +12V po otočení klíčku zapalování do polohy I nebo II |
| Pin A8 | Černá nebo Hnědá | GND / GROUND (Klema 31) | Kostra vozidla / záporný pól akumulátoru |
Detailní schéma konektoru B: Výstupy na reproduktory (Konektor B – Hnědý)
Reproduktorový konektor B (standardně hnědý plast) obsahuje čtyři páry vodičů pro přední a zadní reproduktory. Všechny moderní audio jednotky používají můstkové zesilovače (BTL), což znamená, že žádný záporný pól reproduktoru nesmí být ukostřen na karoserii vozu!
| Pozice pinu | Barevné značení vodiče | Reproduktorový kanál | Polarita |
|---|---|---|---|
| Pin B1 | Fialová | Zadní pravý reproduktor (Rear Right) | Kladný pól (+) |
| Pin B2 | Fialová s černým pruhem | Zadní pravý reproduktor (Rear Right) | Záporný pól (-) |
| Pin B3 | Šedá | Přední pravý reproduktor (Front Right) | Kladný pól (+) |
| Pin B4 | Šedá s černým pruhem | Přední pravý reproduktor (Front Right) | Záporný pól (-) |
| Pin B5 | Bílá | Přední levý reproduktor (Front Left) | Kladný pól (+) |
| Pin B6 | Bílá s černým pruhem | Přední levý reproduktor (Front Left) | Záporný pól (-) |
| Pin B7 | Zelená | Zadní levý reproduktor (Rear Left) | Kladný pól (+) |
| Pin B8 | Zelená s černým pruhem | Zadní levý reproduktor (Rear Left) | Záporný pól (-) |
Rozšiřující konektor C (Mini-ISO bloky C1, C2, C3)
U prémiových vozidel a pokročilých multimediálních jednotek se nad bloky A a B nachází 20pinový konektor C rozdělený na tři barevné sekce:
- Blok C1 (Žlutý): Linkové nízkoúrovňové výstupy (Line-Out) pro externí čtyřkanálový zesilovač a subwoofer.
- Blok C2 (Zelený): Dálkové ovládání na volantu (SWC rozhraní) a telefonní vstup.
- Blok C3 (Modrý): Datová sběrnice pro ovládání CD měniče, AUX vstup nebo rozhraní Bluetooth adaptéru.
Nejčastější problémy při zapojení ISO konektorů a jejich řešení
1. Ztráta paměti po vypnutí klíčku (Prohození pinů A4 a A7)
U vozidel koncernu Volkswagen (Škoda, VW, Seat, Audi) a vozů Opel či Peugeot bývají z výroby prohozeny pozice pinu A4 (trvalé +12V) a pinu A7 (spínané +12V). Výsledkem je, že rádio po každém vytažení klíčku ze spínací skříňky zapomene uložené stanice a nastavení zvuku. Většina kvalitních kabelových svazků aftermarketových rádií je vybavena rozpojitelnými konektory na červeném a žlutém kabelu, které stačí vzájemně prohodit.
2. Vybíjení akumulátoru v klidovém stavu
Pokud mechanik propojí piny A4 i A7 společně na trvalé napětí +12V (aby rádio hrálo i bez klíčku), některé moderní jednotky s Bluetooth a optickou mechanikou nepřejdou do hlubokého spánku a odebírají 150–300 mA. Tento klidový proud spolehlivě vybije autobaterii během 2–3 dnů. Vždy zapojujte spínané napětí (ACC) přes spínací skříňku nebo CAN-Bus dekodér.
3. Zkreslení zvuku a přepólování reproduktorů
Pokud dojde k záměně polarity (+) a (-) u jednoho z reproduktorů, membrány budou kmitat v protifázi. Dochází tím k akustickému vyrušení nízkých kmitočtů – rádio hraje „plechově“ a zcela bez basů. Pro základní postupy elektroinstalace a diagnostiku doporučujeme také náš článek o diagnostických postupech v servisu.
Montážní postup zapojení ISO konektoru krok za krokem
- Odpojení autobaterie: Vždy začněte odpojením minus pólu baterie pro eliminaci rizika zkratu v palubní síti.
- Měření napětí multimetrem: Před zasunutím konektoru změřte voltmetrem napětí mezi kostrou (A8) a pinem A4 (musí být trvalých +12V) a pinem A7 (při zapnutém zapalování +12V, při vypnutém 0V).
- Použití ISO redukce: Pokud má váš automobil specifický tovární konektor (např. Quadlock u novějších modelů VAG, BMW konektor s kulatými piny), použijte certifikovanou redukci na ISO 10487.
- Zajištění konektorů: Zasuňte konektor A a B do šachty rádia, dokud neuslyšíte zřetelné cvaknutí mechanické pojistky.
- Zkouška vyvážení (Fader / Balance): Po zapnutí rádia otestujte samostatně každý reproduktor v menu zvuku (levý přední, pravý přední, levý zadní, pravý zadní), abyste ověřili správné přiřazení kanálů.
Často kladené otázky (FAQ)
Co je to ISO konektor autorádia?
ISO konektor autorádia je mezinárodně standardizovaná svorkovnice podle normy ISO 10487, která se skládá z 8pinového napájecího bloku A a 8pinového reproduktorového bloku B pro rychlou a bezpečnou montáž audio jednotek do automobilu.
Proč mi rádio nedrží paměť stanic?
Nedržení paměti stanic je způsobeno prohozením trvalého napájení +12V (žlutý kabel, pin A4) a spínaného zapalování (červený kabel, pin A7). Stačí tyto dva vodiče na kabelové redukci vzájemně přehodit.
Lze zapojit ISO autorádio do vozu s CAN-Bus sběrnicí?
Ano, u moderních vozidel řízených sběrnicí CAN-Bus chybí klasický analogový vodič spínaného zapalování (ACC). Pro instalaci ISO rádia je nutné použít CAN-Bus adaptér, který vygeneruje spínané napětí, signál podsvícení a rychlosti přímo z digitální sběrnice vozidla.
Mohu propojit minusy reproduktorů na kostru karoserie?
Nikdy nepropojujte záporné výstupy reproduktorů s kostrou vozu ani je nespojujte mezi sebou. Moderní koncové stupně autorádií pracují v můstkovém zapojení a propojení na kostru způsobí okamžité zničení integrovaného zesilovače.
