Kompletní schéma zapojení autorádia Ford 3000 Traffic: Pinout konektorů, napájení a repro
Schéma zapojení autorádia Ford 3000 Traffic představuje specifickou konfiguraci dvouřadých proprietárních Ford konektorů (napájecí a reproduktorový blok), které předcházely standardu ISO 10487. Správné zapojení vyžaduje trvalé napájení +12V (Memory/Bat), spínané napájení přes klíček (ACC), kostru (GND) a propojení čtyř reproduktorových párů při zachování impedance 4 ohmy.
Tovární autorádio Ford 3000 Traffic patřilo na přelomu tisíciletí k základní výbavě vozů značky Ford, jako byly Fiesta (Mk4/Mk5), Escort (Mk7), Transit, Ka a rané verze Focusu Mk1 či Mondea Mk2. Přestože jde o kazetový přehrávač s tunerem, mnoho majitelů tyto jednotky v automobilech zachovává kvůli originálnímu dobovému vzhledu, případně je nahrazuje moderními multimediálními systémy a potřebuje porozumět původní kabeláži. Tento technický průvodce detailně mapuje originální pinout, barevné značení vodičů i přechod na standardní ISO konektory.
Architektura konektorů Ford 3000 Traffic

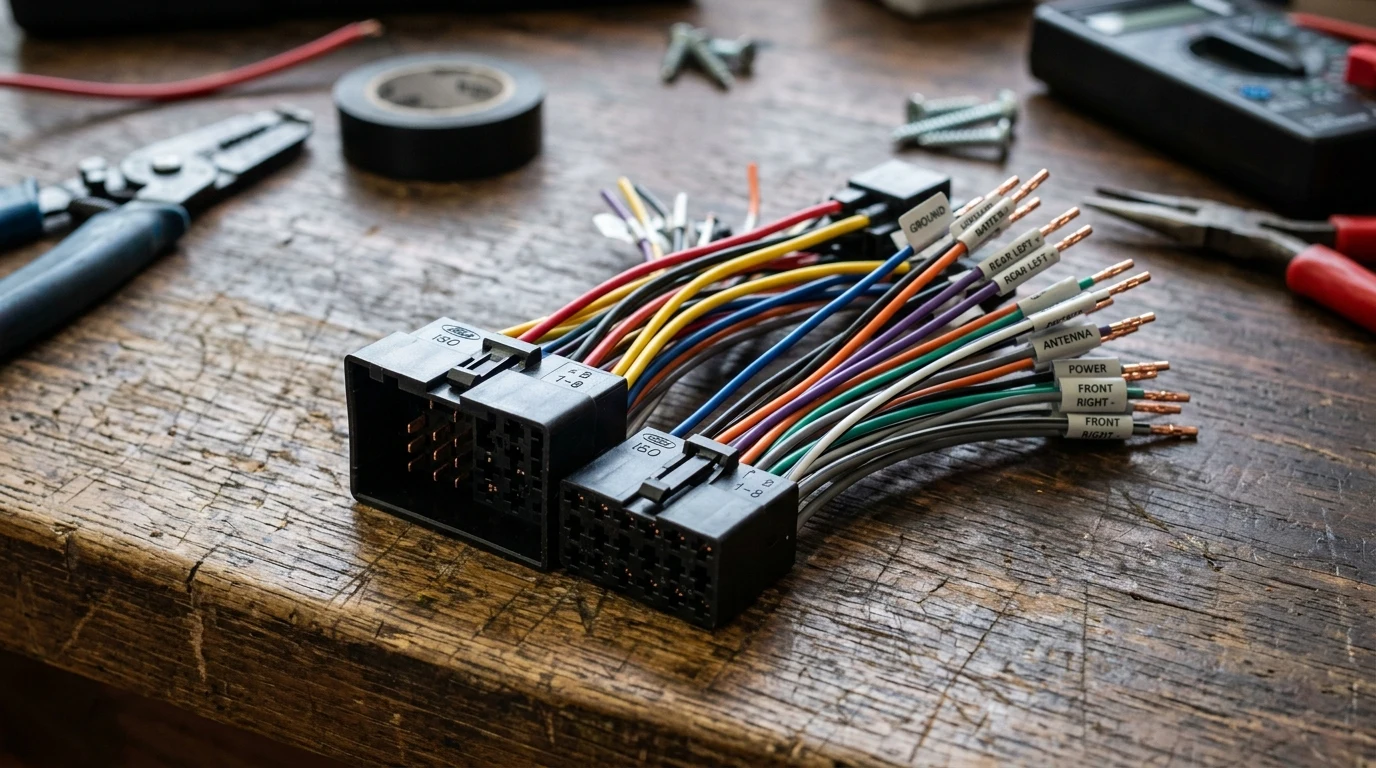

Na zadní straně autorádia Ford 3000 Traffic se nachází specifická konektorová šachta tvořená dvěma hlavními konektory (napájecím a reproduktorovým) a volitelným třetím menším blokem pro ovládání pod volantem či externí měnič. Pro běžné zprovoznění rádia nebo instalaci nového rádia do původního svazku jsou klíčové dva primární bloky:
- Konektor A (Napájení a řízení): 7-pinový konektor zajišťující provozní napětí, osvětlení a logické signály vozidla.
- Konektor B (Reproduktory): 8-pinový konektor pro symetrické připojení předních a zadních reproduktorů.
Detailní pinout napájecího konektoru (Konektor A)
Následující tabulka uvádí přesné uspořádání pinů napájecí sekce autorádia Ford 3000 Traffic včetně originálních barev vodičů ve svazku Ford:
| Číslo pinu | Funkce / Signál | Původní barva Ford | Význam a elektrické parametry |
|---|---|---|---|
| Pin 1 | Illumination (Podsvícení) | Oranžová / Černá | +12V při zapnutí parkovacích/potkávacích světel; stmívání displeje. |
| Pin 2 | GND / Kostra | Hnědá | Hlavní záporný pól (kostra vozidla, svorka 31). |
| Pin 3 | Memory (+12V trvalé) | Červená / Bílá | Trvalé napájení pro paměť stanic a bezpečnostního kódu (svorka 30). |
| Pin 4 | ACC (+12V spínané) | Žlutá / Zelená | Provozní napájení aktivované spínací skříňkou (poloha I a II). |
| Pin 5 | Remote / Anténa | Modrá / Černá | Výstup +12V pro napájení aktivního anténního zesilovače. |
| Pin 6 | Phone Mute | Černá / Oranžová | Uzemňovací signál pro ztlumení rádia při příchozím hovoru handsfree. |
| Pin 7 | AVC / VSS (Rychlost) | Bílá / Zelená | Pulzní signál z čidla rychlosti pro automatickou regulaci hlasitosti. |
Detailní pinout reproduktorového konektoru (Konektor B)
Reproduktorový výstup Ford 3000 Traffic je dimenzován na zátěž 4 ohmy. Připojení reproduktorů s nižší impedancí (např. 2 ohmy) vede k přehřívání integrovaného koncového stupně a aktivaci tepelné ochrany.
| Číslo pinu | Kanál reproduktoru | Polarita | Barva vodiče Ford |
|---|---|---|---|
| Pin 1 | Přední pravý (Front Right) | + (Kladný pól) | Bílá / Červená |
| Pin 2 | Přední pravý (Front Right) | – (Záporný pól) | Šedá |
| Pin 3 | Přední levý (Front Left) | + (Kladný pól) | Bílá / Černá |
| Pin 4 | Přední levý (Front Left) | – (Záporný pól) | Šedá / Černá |
| Pin 5 | Zadní pravý (Rear Right) | + (Kladný pól) | Bílá / Zelená |
| Pin 6 | Zadní pravý (Rear Right) | – (Záporný pól) | Šedá / Zelená |
| Pin 7 | Zadní levý (Rear Left) | + (Kladný pól) | Bílá |
| Pin 8 | Zadní levý (Rear Left) | – (Záporný pól) | Šedá / Bílá |
Přechod z originálního konektoru Ford na normu ISO 10487
Při montáži aftermarket autorádia (1DIN nebo 2DIN) do staršího vozu Ford se důrazně nedoporučuje původní svazek stříhat. Optimálním řešením je použití ISO adaptéru pro Ford (rok výroby cca 1993–2004). Pokud však kabeláž ve vozidle byla v minulosti neodborně upravena, je nutné spárovat vodiče manuálně podle následující logiky:
- Trvalé napájení (+12V Battery): Pin 3 konektoru Ford propojte na Pin 4 konektoru ISO A (žlutý vodič v běžných ISO sadách).
- Spínané napájení (+12V Ignition): Pin 4 konektoru Ford propojte na Pin 7 konektoru ISO A (červený vodič v ISO sadách).
- Kostra (GND): Pin 2 konektoru Ford (hnědá) propojte na Pin 8 konektoru ISO A (černý vodič).
- Podsvícení (Illumination): Pin 1 Ford propojte na Pin 6 konektoru ISO A (oranžový vodič).
DŮLEŽITÉ UPOZORNĚNÍ K PŘEHOZENÍ +12V: U některých aftermarket rádií dochází k vymazání paměti stanic po každém vypnutí klíčku. V takovém případě jsou v ISO kabeláži prohozeny piny 4 a 7 (trvalé a spínané plus). Většina kvalitních redukcí má na žlutém a červeném vodiči rozpojitelné konektory pro snadné vzájemné prohození.
Bezpečnostní kód (Keycode) a odblokování rádia
Autorádio Ford 3000 Traffic je vybaveno protikrádežovým systémem vyžadujícím třímístný nebo čtyřmístný PIN kód po každém odpojení autobaterie:
- Při prvním zapnutí se na displeji zobrazí nápis CODE nebo – – – –.
- Čísla kódu se zadávají postupným mačkáním předvoleb 1 až 4 (např. tlačítko 1 mačkáte tolikrát, kolik je první číslice).
- Potvrzení zadaného kódu se provádí stisknutím tlačítka 5 (nebo tlačítka Select).
- V případě zadání chybného kódu se zobrazí WAIT 30. V tomto stavu je nutné ponechat rádio zapnuté s otočeným klíčkem v zapalování po dobu 30 minut, než přístroj umožní další pokus.
Časté závady a diagnostika zapojení
Pokud rádio po připojení nereaguje, postupujte systematicky multimetrem:
- Prověřte pojistky: Zkontrolujte pojistku audiosystému v pojistkové skříňce pod volantem i nožovou pojistku (obvykle 10A) umístěnou přímo na zadní straně těla rádia Ford 3000.
- Změřte napětí na pinu 3: Mezi pinem 3 a pinem 2 (kostra) musí být trvale naměřeno 12,0 až 14,4 V bez ohledu na polohu klíče.
- Změřte napětí na pinu 4: Napětí 12 V se smí objevit pouze po otočení klíčku do první polohy.
- Kontrola impedance reproduktorů: Odpojte konektor B a změřte ohmický odpor mezi dvojicemi pinů pro každý reproduktor. Naměřená hodnota musí být v rozmezí 3,6 až 4,4 ohmů. Pokud naměříte 0 ohmů, je kabeláž zkratována na kostru.
Často kladené otázky (FAQ)
Lze k autorádiu Ford 3000 Traffic připojit Bluetooth modul?
K samotnému modelu Ford 3000 Traffic nelze přímo připojit digitální adaptér pro CD měnič, protože tento model postrádá protokol CDC. Možností je buď FM transmitter s Bluetooth, zásah do desky plošných spojů s napojením linkového vstupu (AUX) na magnetofonovou hlavu, nebo výměna za model Ford 4000/5000/6000CD, které CD měnič podporují.
Jaká je barva kabelu pro spínané plus u Fordu?
U původního svazku Ford pro model 3000 Traffic má spínané napětí (+12V po klíčku, ACC) žlutý vodič se zeleným pruhem, případně v novějších svazcích černo-žlutý. Na standardní ISO redukci odpovídá červenému vodiči.
Proč rádio po vypnutí klíčku zapomene naladěné stanice?
Tento jev způsobuje záměna trvalého napájení (+12V Battery) a spínaného napájení (+12V Ignition). V autorádiu musí být paměťový čip trvale napájen ze svorky 30. Prohoďte žlutý a červený vodič na redukčním svazku.
