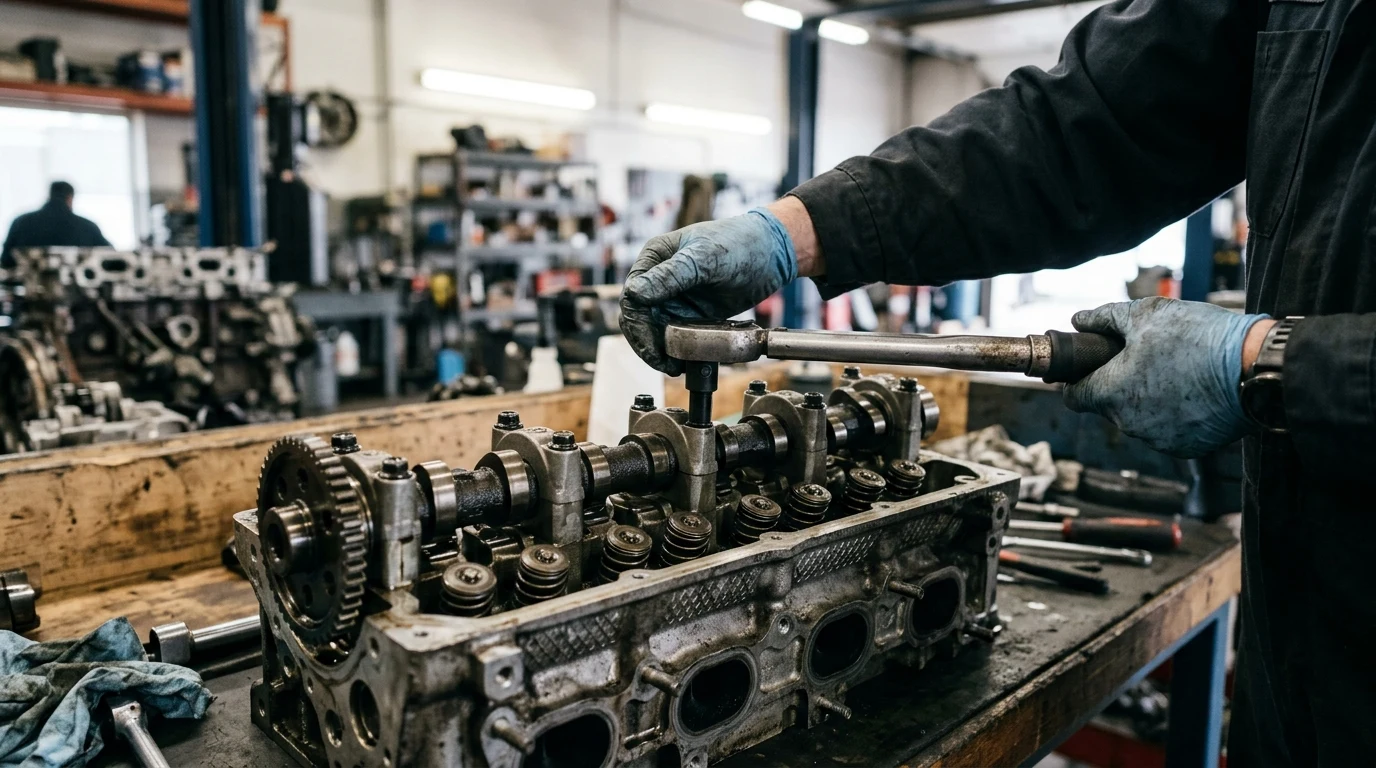

Předepsaný dotahovací moment vačky motoru 1.9 TDI 81 kW (kódy motoru AFN, AVG) pro šrouby uložení ložiskových pánví vačkového hřídele činí přesně 20 Nm. Šroub ozubeného řemenového kola vačky se dotahuje momentem 45 Nm. Dodržení přesného momentu a křížového pořadí montáže zabraňuje zlomení litinové vačky a deformaci uložení v hliníkové hlavě válců.
Konstrukce uložení vačkového hřídele motoru 1.9 TDI 81 kW
Legendární vznětové motory koncernu Volkswagen Group o objemu 1.9 TDI s rotačním čerpadlem a výkonem 81 kW (nejčastěji pod kódy AFN a AVG ve vozech Škoda Octavia I, VW Passat B5, Golf IV, Audi A4 B5 či Seat Toledo) představují vrchol mechanické spolehlivosti. Hlava válců s osmiventilovým rozvodem OHC využívá jeden litinový vačkový hřídel, který je uložen v pěti dělených ložiskách přímo v hliníkové slitině hlavy válců.
Při generální opravě hlavy, výměně těsnění pod hlavou, repasi hydraulických zdvihátek (hydroštelů) nebo výměně gufera vačky je naprosto kritické dodržet přesný montážní postup. Hliníková slitina hlavy má vysokou tepelnou roztažnost a závity M8 jsou náchylné k vytržení při překročení utahovacího momentu. Naopak nedotažení ložiskových pánví vede k úniku tlaku motorového oleje z mazacího kanálu a zadření vačky.
| Spoj / Komponenta | Závit / Šroub | Předepsaný moment (Nm) | Úhlové dotažení | Poznámka k montáži |
|---|---|---|---|---|
| Šrouby ložiskových pánví vačky (ložiska 1–5) | M8 | 20 Nm | Bez úhlu | Čisté závity, lehce naolejované pod hlavou šroubu |
| Centrální šroub ozubeného kola vačky | M12 × 1,5 | 45 Nm | Bez úhlu | Kolo je na kuželu bez pera! Vždy použít protidržák |
| Šrouby ventilového víka (víko hlavy) | M6 | 10 Nm | Bez úhlu | Dotahovat symetricky od středu ke krajům |
| Šrouby podtlakového čerpadla (tandem / vakuum) | M6 | 20 Nm | Bez úhlu | Pohon drážkou na konci vačkového hřídele |
| Šroub napínací kladky rozvodového řemene | M8 / M10 | 20 Nm (M8) / 45 Nm (M10) | Bez úhlu | V závislosti na provedení svorníku napínáku |
| Šrouby hlavy válců (pro kontext GO) | M12 | 40 Nm + 60 Nm + 90° + 90° | +180° celkem | Vždy nové šrouby, přísné spirálové pořadí |
Technologický postup montáže a pořadí dotahování ložisek vačky
Největším úskalím montáže vačkového hřídele u motoru 1.9 TDI je síla ventilových pružin. V poloze, kdy vačka dosedá do ložisek, jsou některé ventily nevyhnutelně stlačovány. Pokud by mechanik utahoval ložiska náhodně nebo jedno po druhém, dojde k jednostrannému ohybovému namáhání litinového odlitku vačky a jejímu okamžitému prasknutí.
Pravidlo dotahování pánví č. 2 a 4
Ložiskové pánve jsou očíslovány 1 až 5 od rozvodového kola směrem k podtlakovému čerpadlu (převodovce):
- Důkladné promazání: Před položením vačky naneste na kluzné plochy ložisek i na styčné plochy hydraulických zdvihátek kvalitní motorový olej nebo montážní mazivo (Assembly Lube). Nikdy nemontujte vačku nasucho!
- Usazení vačky: Položte vačkový hřídel do hlavy válců tak, aby vačky pro 1. válec směřovaly symetricky vzhůru (střih ventilů odpovídající horní úvrati).
- Montáž pánví č. 2 a 4: Nasaďte ložiskové pánve č. 2 a č. 4. Střídavě a rovnoměrně, vždy maximálně o půl otáčky na šroubu, dotahujte tyto dvě pánve křížem, dokud rovnoměrně nedosednou na dělicí rovinu hlavy. Tímto postupem se vačka bezpečně a rovnoměrně vtlačí proti odporu ventilových pružin.
- Dotažení pánví 2 a 4 na moment: Dotáhněte šrouby ložisek 2 a 4 kalibrovaným momentovým klíčem na předepsaných 20 Nm.
- Montáž zbývajících pánví č. 1, 3 a 5: Nasaďte zbylé ložiskové pánve (ložisko č. 1 u rozvodů, středové ložisko č. 3 a zadní ložisko č. 5). Šrouby dotáhněte s citem na dosednutí a následně finálně momentovým klíčem na 20 Nm.
- Orientace pánví: Pánve nejsou symetrické! Čísla vyražená na pánvích musí být čitelná ze strany sacího potrubí (případně dle výřezů pro zámky pánví). Záměna orientace pánve zničí mazací kanál.
Kritické pravidlo po montáži vačky (sedání hydroštelů): Po dotažení vačkového hřídele se motor NESMÍ minimálně 30 minut startovat ani ručně protáčet přes klikovou hřídel! Nová nebo vytlačená hydraulická zdvihátka potřebují čas k vytlačení přebytečného oleje a usazení pracovní vůle. Při okamžitém protočení motoru hrozí kontakt otevřeného ventilu s pístem a destrukce motoru!
Montáž ozubeného kola vačky a správné nastavení rozvodů
U motoru 1.9 TDI 81 kW AFN není ozubené kolo vačky fixováno perem ani klínkem (woodruff key). Kolo sedí na hladkém kuželovém zakončení hřídele, což umožňuje absolutně přesné seřízení časování rozvodů:
- Při montáži rozvodového řemene musí být šroub kola vačky povolený tak, aby se kolo mohlo volně protáčet na kuželu, ale nemělo radiální vůli.
- Na zadním konci vačkového hřídele (po demontáži podtlakového čerpadla) se do zářezu zasune aretační pravítko (přípravek VAG 2065A / T10098). Pod obě strany pravítka se vloží spárové měrky pro dokonalé vyrovnání do roviny s hlavou.
- Klikový hřídel se nastaví na značku HÚ (horní úvrať / TDC 0) na setrvačníku v kontrolním okénku spojkového zvonu.
- Vstřikovací čerpadlo Bosch VE se zaaretuje kolíkem.
- Po napnutí rozvodového řemene napínací kladkou na rysku se kolo vačky pevně přidrží speciálním protidržákem (např. T10172) a centrální šroub se dotáhne na 45 Nm.
- Nikdy nedotahujte centrální šroub proti aretačnímu pravítku! Zářez na konci vačky by se okamžitě vylomil.
Doporučené nářadí a utahovací pomůcky
Pro profesionální provedení prací je nezbytné toto vybavení:
- Přesný momentový klíč s rozsahem 5–25 Nm: Použití velkého dílenského momentového klíče (např. 40–200 Nm) na spodní hranici stupnice je hrubou chybou, protože tolerance levných klíčů může přesáhnout 30 %.
- Aretační sada pro motory VAG 1.9 TDI: Aretační pravítko vačky, aretační kolík čerpadla, přípravek na napínák.
- Montážní lubrikant: Olej s vysokou přilnavostí nebo speciální pasta s přídavkem MoS2 pro první sekundy běhu po startu.
- Nové těsnění gufera vačky (PTFE): Pozor na moderní PTFE gufera bez pružinky – montují se výhradně nasucho a před startem vyžadují 4 hodiny klidového režimu pro vytvarování těsnicího břitu.
Často kladené otázky (FAQ)
Mám při výměně vačky použít nové šrouby ložiskových pánví?
Šrouby M8 ložiskových pánví vačky u motoru 1.9 TDI 81 kW nejsou šrouby s řízeným úhlovým přetažením na mez kluzu (tzv. TTY šrouby) jako v případě šroubů hlavy válců. Pokud jsou stávající šrouby v bezvadném stavu, závity nepoškozené a hlavy neotlačené, lze je použít znovu. Pokud však nesou jakékoliv stopy natažení, koroze nebo neodborného předchozího dotažení, bezpodmínečně je vyměňte za nové originální šrouby s předepsanou pevnostní třídou 10.9.
Co hrozí při přetažení šroubu ložiska vačky nad 20 Nm?
Nejčastějším následkem je stržení vnitřního závitu M8 v hliníkovém těle hlavy válců. Oprava vyžaduje instalaci závitové vložky typu Helicoil nebo Time-Sert, což je v úzkém prostoru uložení technologicky náročné. Druhým rizikem je deformace ložiskové pánve, která zmenší provozní vůli mezi vačkou a pánví z optimálních 0,03–0,06 mm na nulu, což vyvolá okamžité zadření hřídele po zahřátí motoru.
Jak zkontrolovat stav hydraulických zdvihátek před montáží vačky?
Před montáží vačky stlačte hydroštely dřevěným nebo plastovým kolíkem. Pokud lze hydroštel snadno zmáčknout prstem o více než 1 mm, je vnitřní zpětný ventilek opotřebený a hydroštel je nutné vyměnit. Zkontrolujte také dno hydroštelu – jakékoliv stopy vydření, kruhové rýhy nebo propadnutí středu znamenají okamžitou výměnu celé sady všech 8 kusů.
