Kontrola a kalibrace utahovacího momentu do 200 Nm je metrologický proces ověření přesnosti momentových klíčů (dle normy ČSN EN ISO 6789) na kalibračním testeru v rozsahu 40 až 200 Nm, kde maximální povolená odchylka nesmí překročit ±4 % pro mechanické a ±2 % pro digitální přístroje.
Proč je pravidelná kontrola utahovacího momentu v autoservisu nezbytná
Momentový klíč s rozsahem do 200 Nm (obvykle s 1/2″ čtyřhranem a rozsahem 40–200 Nm nebo 20–200 Nm) je nejvyužívanějším přesným měřidlem v každém profesionálním autoservisu i garáži. Používá se na ty nejkritičtější šroubové spoje vozidla: utahování kolových šroubů a matic (100–180 Nm), šroubů hlav válců (úhlové dotažení s počátečním momentem), uložení nápravnic, ramen podvozku, brzdových třmenů i setrvačníků.
Pravidelným používáním, nárazy při pádu na dílenskou podlahu, nebo nejčastěji ponecháním nastavené pružiny pod napětím po ukončení práce dochází k únavě vnitřního pružinového mechanismu a ztrátě přesnosti. Klíč nastavený na 120 Nm pak může ve skutečnosti utahovat pouze na 95 Nm (riziko uvolnění kola za jízdy) nebo naopak přetahovat na 150 Nm (riziko přetržení kolového šteftu). Pro správné hodnoty v praxi si přečtěte také náš článek o utahovacích momentech podvozku Ford a utahovacích momentech termostatů.
Klasifikace a požadavky normy ČSN EN ISO 6789 pro momentové nářadí
| Typ momentového klíče | Princip měření / Signalizace | Maximální povolená odchylka dle ISO 6789 | Doporučený kalibrační interval |
|---|---|---|---|
| Mechanický klikací klíč (Typ II, Třída A) | Předepnutá vnitřní vinutá pružina s přepínací západkou | ±4 % z nastavené hodnoty (pro rozsah 20–100 % stupnice) | 12 měsíců nebo 5 000 cyklů dotažení |
| Digitální / Elektronický momentový klíč (Typ I, Třída C) | Tenzometrický snímač s displejem a LED/akustickou signalizací | ±1 % až ±2 % | 12 měsíců nebo při podezření na náraz |
| Lámací / Prokluzový klíč (Typ II, Třída B) | Kloubový mechanismus s úplným odpojením při dosažení momentu | ±4 % | 12 měsíců v sériové výrobě |
| Torzní / Ručičkový klíč (Typ I, Třída A) | Pružná torzní tyč s mechanickým ukazatelem na stupnici | ±6 % | Před každou kritickou montáží (vizuální kontrola nuly) |
Metodika kontroly a kalibrace momentového klíče do 200 Nm

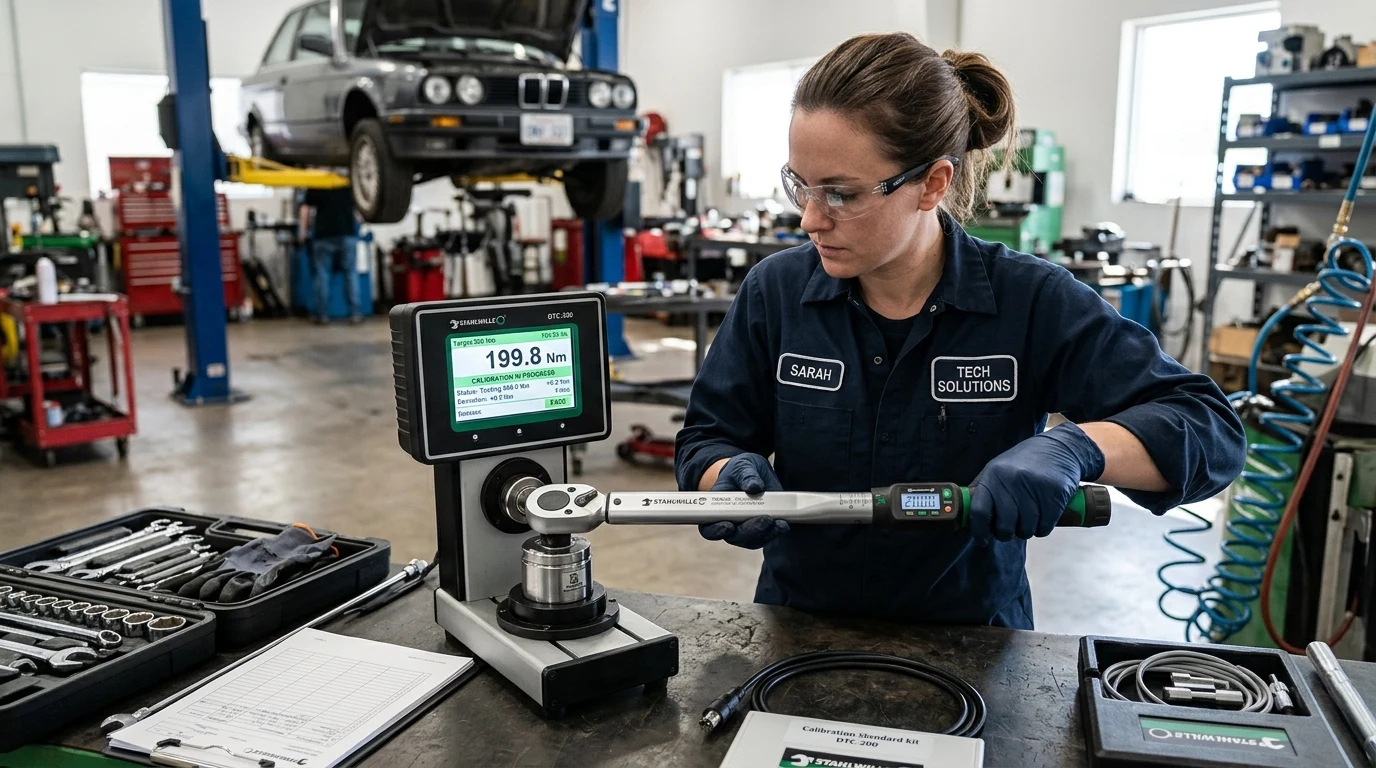

Kontrola přesnosti momentového nářadí se provádí na certifikovaném elektronickém kalibrátoru (např. Stahlwille SmartCheck, Norbar TruCheck nebo Gedore Capture) podle přísného protokolu:
- Klimatizace a příprava nářadí: Klíč i měřicí přístroj musí být stabilizovány v teplotním rozmezí 18 °C až 28 °C po dobu minimálně 1 hodiny.
- Předběžné zatížení (Warm-up): Před samotným měřením se klíč pětkrát zatíží na 100 % maximální jmenovité kapacity (200 Nm), aby se usadilo mazivo na vnitřních kluzných plochách.
- Měření v pěti kontrolních bodech: Měření se provádí v bodech odpovídajících 20 %, 40 %, 60 %, 80 % a 100 % rozsahu stupnice (např. 40 Nm, 80 Nm, 120 Nm, 160 Nm a 200 Nm).
- Opakovatelnost měření: V každém kontrolním bodě se provede 5 až 10 po sobě jdoucích měření plynulým tahem bez rázů.
- Výpočet relativní odchylky: Z naměřených hodnot se vypočítá průměrná odchylka v procentech. Pokud se odchylka vejde do limitu ±4 %, klíč obdrží kalibrační protokol s platností na 1 rok.
Jak si zkontrolovat momentový klíč svépomocí v dílně
Pokud nemáte okamžitý přístup ke kalibrační laboratoři, můžete provést orientační kontrolu pomocí fyzikálního vzorce pro točivý moment: (M = F cdot r) (kde (M) je moment v Nm, (F) síla v Newtonech a (r) rameno síly v metrech).
Postup orientační dílenské zkoušky:
- Upněte čtyřhran klíče pevně do těžkého dílenského svěráku ve vodorovné poloze.
- Změřte přesnou vzdálenost od středu čtyřhranu k rysce na rukojeti (např. přesně 0.50 metru).
- Nastavte na klíči hodnotu 100 Nm.
- Zavěste na rukojeť závaží o přesné hmotnosti (m = M / (g cdot r) = 100 / (9.81 cdot 0.50) = 20.39text{ kg}).
- Klíč musí cvaknout přesně v okamžiku dosažení této hmotnosti. Pokud cvakne dříve nebo až při výrazně vyšší zátěži, vyžaduje seřízení.
Pravidla pro správné zacházení a údržbu momentových klíčů
- Vždy uvolnit na nulu (minimální hodnotu): Po každém použití mechanického klikacího klíče otočte rukojetí zpět na nejnižší hodnotu stupnice (např. 20 Nm nebo značku STOP). Pokud necháte klíč dlouhodobě nastavený na 150 Nm, pružina se unaví a klíč bude trvale podměřovat.
- Nikdy nepovolovat zatuhlé šrouby momentovým klíčem: Momentový klíč je měřidlo, nikoliv trhák! Rázové povolování zarezlé kolové matice může zničit ráčnový mechanismus a ohnout tenzometr.
- Tah plynulý, bez škubání: Při dotahování táhněte za rukojeť plynule kolmo k ose klíče. V okamžiku slyšitelného cvaknutí (click) okamžitě přestaňte tlačit!
- Chránit před pády a vlhkostí: Momentový klíč uchovávejte vždy v originálním plastovém kufru.
Často kladené otázky (FAQ)
Jak často se musí momentový klíč kalibrovat?
Dle normy ISO 6789 se doporučuje kalibrace jednou za 12 měsíců nebo po každých 5 000 měřicích cyklech. V pneuservisech s vysokou zátěží se kontrola provádí před každou sezónou přezouvání.
Co se stane, když se klíč po práci nevrátí na nulu?
Stlačená vnitřní pružina postupně ztrácí svou elasticitu (dochází k plastické deformaci). Klíč začne podměřovat – při nastavených 120 Nm utáhne šroub pouze na 90–100 Nm.
Lze momentovým klíčem utahovat i levé závity?
Pouze pokud má klíč obousměrnou přepínací ráčnu a kalibraci pro pravý i levý směr. Standardní běžné klíče měří točivý moment pouze ve směru hodinových ručiček (doprava).
Jaký momentový klíč vybrat na kola osobního automobilu?
Ideální je 1/2″ momentový klíč s rozsahem 40–200 Nm nebo 28–210 Nm, který pokryje všechny běžné osobní i dodávkové vozy (které vyžadují utažení 110 až 180 Nm).
